住宅新风系统分析,让房间进行深呼吸
2019-04-07
1、 新风系统的原理和分类
新风系统在住宅中的设计应用不仅广泛,而且类型样式也比较多,主要分为单向流负压式系统、单向流正压式系统、热交换双向流系统以及壁挂式新风系统。新风系统主要通过风机的强制送排风将室外的新风有组织的送入室内,排除室内的污浊空气,从而保证室内的空气质量,改善居住环境和保障人体健康。
2、 新风量的确定
1)按人数需要的通风换气量
按人计算的新风量:按人数计算的新风量属于最小新风量,需要保证30m3/h*人的新风量。
按人数计算新风量时有一个要注意的地方,就是整套房子需要满足还是每个房间都要满足。前者的情况是假设各个房间之间连通,二氧化碳等会达到整套房子内的平衡;后者则假设各个房间单独存在,相互之间没有影响。一般使用前一种假设,在各个房间之间使用透风槽,并采用集中回风。而后一种假设,则是每个房间单独送风排风。
2)装修污染需要的通风换气次数
按污染量计算:当房间内有散发污染的建材时,必须有相当量的新风排出污染,以保证室内空气达标。按国家室内空气质量标准,每1m3/h的新风可以排除0.1mg/h的甲醛,相当于0.8m2 E1级木板产生的污染,或5m2 E0级木板产生的污染。
环保装修预评估:N2*S2 N3*S3≤ A
其中:N2 为二类装修材料系数; S2二类装修材料使用面积;N3为三类装修材料系数;S3三类装修材料使用面积;A居室面积。
3、 各种新风系统的优缺点分析
3.1 单向流新风系统简单来说即“强制排风、自然送风”系统。它主要由风机、进风口、排风口及各种管道和接头组成。
家用单向流新风系统一般来说:排风口安装在厨房、卫生间等污浊空气聚集的地方。而输送新风的进风口则会安装在卧室、客厅的门窗上方,并直接连接户外。
在系统运行时,新风机会把室内污浊的空气抽出排到室外,这样室内和室外会产生强大的气压差,室外干净新鲜的空气会被迫输送到室内(室外的空气从门缝或者别的通风口进入,将室外的新鲜空气带进室内),从而达到通风换气的作用。
单向流新风系统优点:
1、在单向流新风系统中,可将卧室、次卧、客厅灯门下的门缝作为新风进风口,无需额外的投资。
2、操作简单、基本上不额外占用空间、造价低廉
单向流新风系统缺点:
1、仅靠室内外自然产生的空气压差换气,效果有时不会达到预期效果。
除此之外,单向流新风系统还分为负压式新风系统和正压式新风系统两种类型。
单向流负压法:在机械的作用下,强制将室内污浊空气送出室外,室内形成负压,在负压作用下,室外新风进入到室内。
单向流负压式新风系统优缺点
负压式新风系统优点:只有排风有动力,降低了使用成本,节约了电能;进风无动力,无需风机和管道,避免了管道送风的二次污染;进风口带有初级过滤装置,更换方便。
负压式新风系统缺点:普通负压式新风系统不具备热交换功能,会造成室内热量损失;普通的负压式新风系统过滤级别较低,不能有效过滤PM2.5;如果房屋密闭性不好,会影响通风效果

单向流负压式新风系统
单向流正压法:在机械的作用下,强制将室外新风送入室内,随着新风进入室内,室内会形成正压,在正压的作用下,室内污浊的空气会被挤出室外。
正压式新风系统优缺点
正压式新风系统优点:只有送风需要风机和管道,运行成本低;进风口带有初级过滤装置,更换方便。
正压式新风系统缺点:送风有管道,长时间不开会造成二次污染;不具备热交换功能,会造成室内热量损失。正压送风,会降低人体舒适度;高进高排,若房间跨度不够大时会造成新风短路,不能保证充分循环。

单向流正压式新风系统
目前,单向流新风系统最常用的是单送正压法,净化效果相对比较好,引进的新风也比较充足,基本能满足一定空间内的需求。而单送负压法不建议用在新风系统上,它的原理跟排气扇相似,只是有净化的功能,但是引进的新风量不足,效果远远没有达到要求。
3.2 热交换双向流
该系统就主要由全热交换新风机以及风道、排风口、送风口和其他附件组织,在进行室内外空气的流通互换以及室内空气质量保证过程中,通过全热交换新风机组的工作运行,排风通道将室内的污浊空气排出室外,进风通道引入室外新风,同时进排风进行充分的热交换,保证室内空气质量的同时减少室内空调的冷负荷,进而保证室内环境的舒适度。
优点:1)进、排风都有风机和管道,可以实现定点送排风; 2)有热交换功能,能够降低室内的热量损耗; 3)有一定的过滤功能,可以过滤PM2.5
缺点:1)风机尺寸较大,占用吊顶空间,只能在装修时安装; 2)管道送风容易造成二次污染,需要吊顶装饰,增加装修成本; 3)进排风都需要用电,耗电量大,使用成本高;4)静电过滤容易产生臭氧,过滤装置更换不方便;

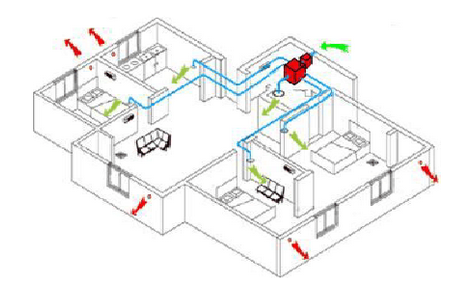

热交换双向流新风系统

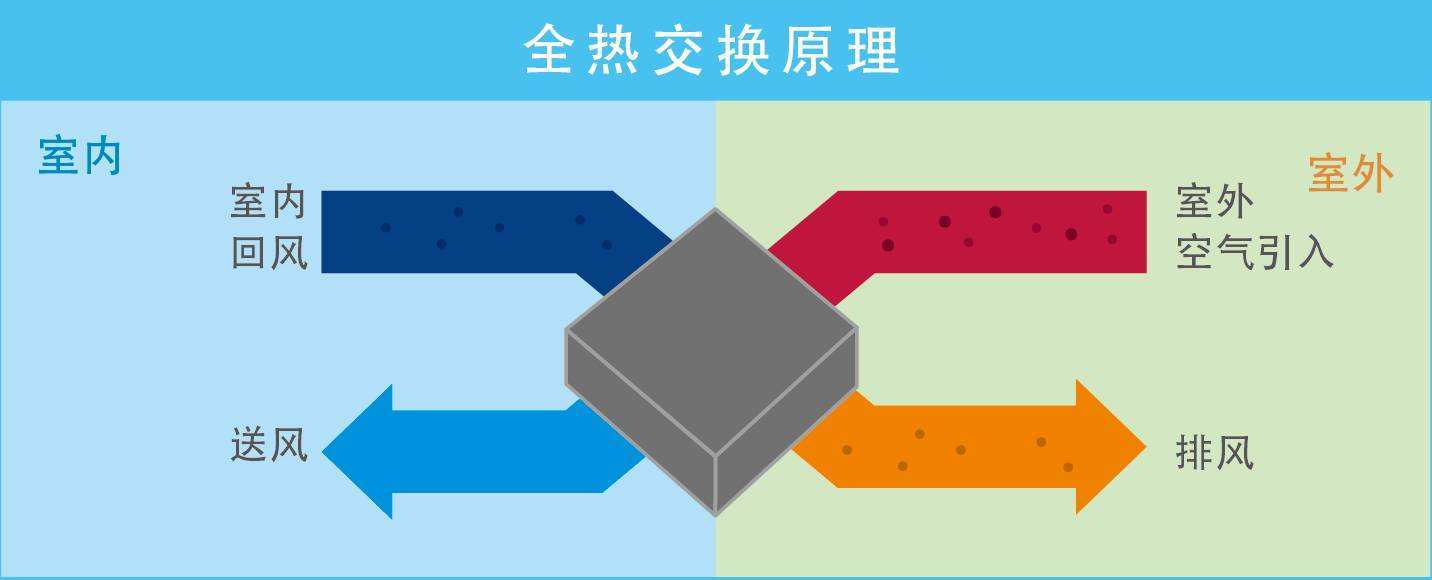

全热交换机原理图
3.3 壁挂式新风系统
每个房间单独安装的壁挂式新风系统,各个房间独立,互补干扰。
优点:1)无需设计,选型简单;2)体积小,安装方便。
缺点:1)不能科学定义进排风路径,会产生通风死角; 2)进排风口距离很近,容易造成新风污染;3)过滤级别较低,过滤效果有限;4)不具备热交换功能,会造成室内热量损失。
4、住宅新风系统设计要求
1 吊顶式新风系统设计要求
1)吊顶式新风机可设置于厨房、卫生间、阳台、过道等位置;
2)安装位置应满足设备检修及更换滤网需求,检修盖应方便拆卸,独立设置的检修口尺寸不应小于400x400mm;
3)所有主要房间(卧室、书房、客餐厅)都需要设置送风口;
4)室内风口可采用ABS塑料风口,当室内采用小中央空调天花暗藏式室内机时,室内新风口宜与空调风口合用;
5)新风管道优先采用硬聚氯乙烯风管,圆形风管宜穿梁布置,以节省层高,部分位置施工困难时可采用铝箔软风管连接;
6)室外取风口入口管道应有不小于千分之五坡度向外坡;
7)管道布置时应避免两个房间的送风管直通而串声,避免新风机与送风口之间接管过短。

吊顶式新风机安装示意图
2 壁挂式新风系统设计要求
1)所有靠外墙的主要房间(卧室、客餐厅)应留出不小于400mm宽墙面安装新风机;
2)壁挂式新风机一般安装于梁底以下不高于1.8m处(外墙留孔中心标高)需预留处400x400mm安装空间;
3)当新风机与空调壁挂机上下安装时,其新风机穿墙孔(套管)与空调套管中心高差不小于350mm,安装位置可参考下图

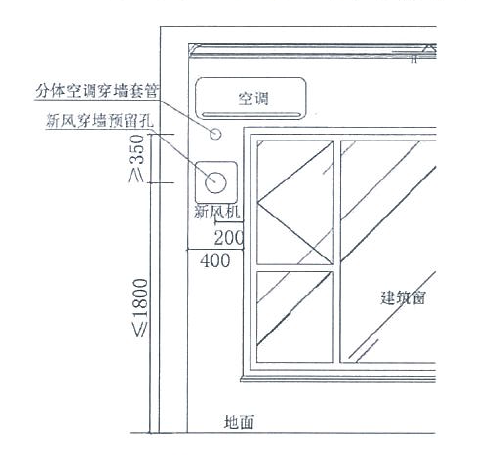

壁式新风机安装示意图
5、设计案例问题剖析
某业主提出的住宅新风系统设计要求,根据业主的需求分析其设计存在的问题,问题如下:新装修的房子考虑到室内环境的安全需加装新风系统,考虑到层高吊顶式管道新风无法安装,所以只能考虑壁挂新风机(风量60m³/h,带全热交换),但由于房型偏细长,需考虑新风机如何安装,目前在客厅阳台部位有安装条件(如下图)。在客厅安装壁挂式新风机,其它各个房间如何引入新风?是否可以在卧室安装排风扇从而引入新风?卧室在睡觉时需要关闭。

住宅户型图
分析存在的问题如下:
1、新风机带全热交换机,那就是有送有排,一般送风量和排风量相等,有时候为了保持室内微正压,排风量会稍小于送风量,再装一台排风扇就会导致整个室内是负压状态,室外的新风就会直接滤渗透进来,不能进行充分的热交换,也没有经过过滤,这样就失去了做新风机的作用。
2、排风扇装到主卧里面,而门又是关闭的,这样新风很难引入到主卧,新风基本都是从外窗渗透进来,从而失去了过滤的功能。
3、业主选的新风机风量偏小,按照面积换算,房间里面换气次数只有0.6次/h,常住人口3人的话人均新风量20m³/h,按照设计规范人均30m³/h比较合理,可以加大新风机风量。
按照业主的设想和要求,可以有两个方案选择。
方案一:
在客厅装一台新风机,新风通过其它房间的强制排风引入。

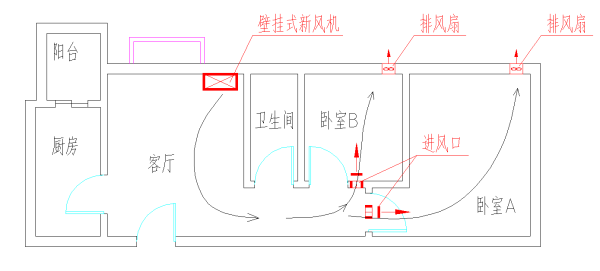

方案一安装示意图
壁挂式新风机安装在客厅位置,不要采用带全热回收型的,风量大概90~120m³/h;卧室A和卧室B隔墙上装设进风口(可采用图十的风口形式,既能进风,又能阻断噪音的传递);卧室A和卧室B外墙装设壁式排风扇,每个风量可取新风机的一半;注意外窗要能严密的封闭。
本方案的优点是可以解决卧室没法安装壁挂式新风机的问题。缺点是要装排风扇和进风口,较为麻烦;而且不能采用热交换,能耗较高,不利于节能;除此之外没有热交换,室外新风经过过滤后直接送入室内,新风温度与室内相差较大,热舒适性较差。
方案二:
客厅、卧室A、B分别安装壁挂是新风机,带全热回收装置。

方案二安装示意图
本方案的优点是每个新风机组只管自己的区域,互不干扰、开启方便,热舒适性高,能耗低;缺点是如果卧室没有地方安装新风机不好实现。
结论:如果卧室A、B能安装壁挂式新风机就选用方案二,反之则选用方案一。
6、小结
1)、本文对新风系统的分类、原理和新风量的计算进行了介绍;
2)、对常用的新风系统优缺点进行了分析,方便设计中各种新风方案的对比;
3)、对设计中新风系统的设计要点进行了归纳总结;
4)、对具体项目案例存在的问题进行了分析,并提出解决方案。
