LFD系列多孔静音风机

作为静音风机的衍生机型,多孔静音风机实现一机带动多室排风的设计理念; 体积小,最大高度为300mm。

关键词:

新风机

联系电话:

产品描述

产品特点

作为静音风机的衍生机型,多孔静音风机实现一机带动多室排风的设计理念;

体积小,最大高度为300mm。



风机性能参数表

序号 风机型号 电源

风量

m³/h

输入功率

W

最大静压

Pa

噪声

dB(A)

风口尺寸

mm

风口速度

m/s

参考重量

kg

A LFD15A-15(2-10) 50Hz/220V 370 38.5 130 27 Φ145 6.2 7.9
B LFD15B-15(3-10) 50Hz/220V 500 62.2 150 29 Φ145 8.4 8.6
C LFD18A-20(4-10) 50Hz/220V 770 98.8 180 32 Φ195 7.2 13.8
D LFD18B-20(5-10) 50Hz/220V 920 135 210 35 Φ195 8.6 15.2



压损性能曲线图

风机外形尺寸表(mm)

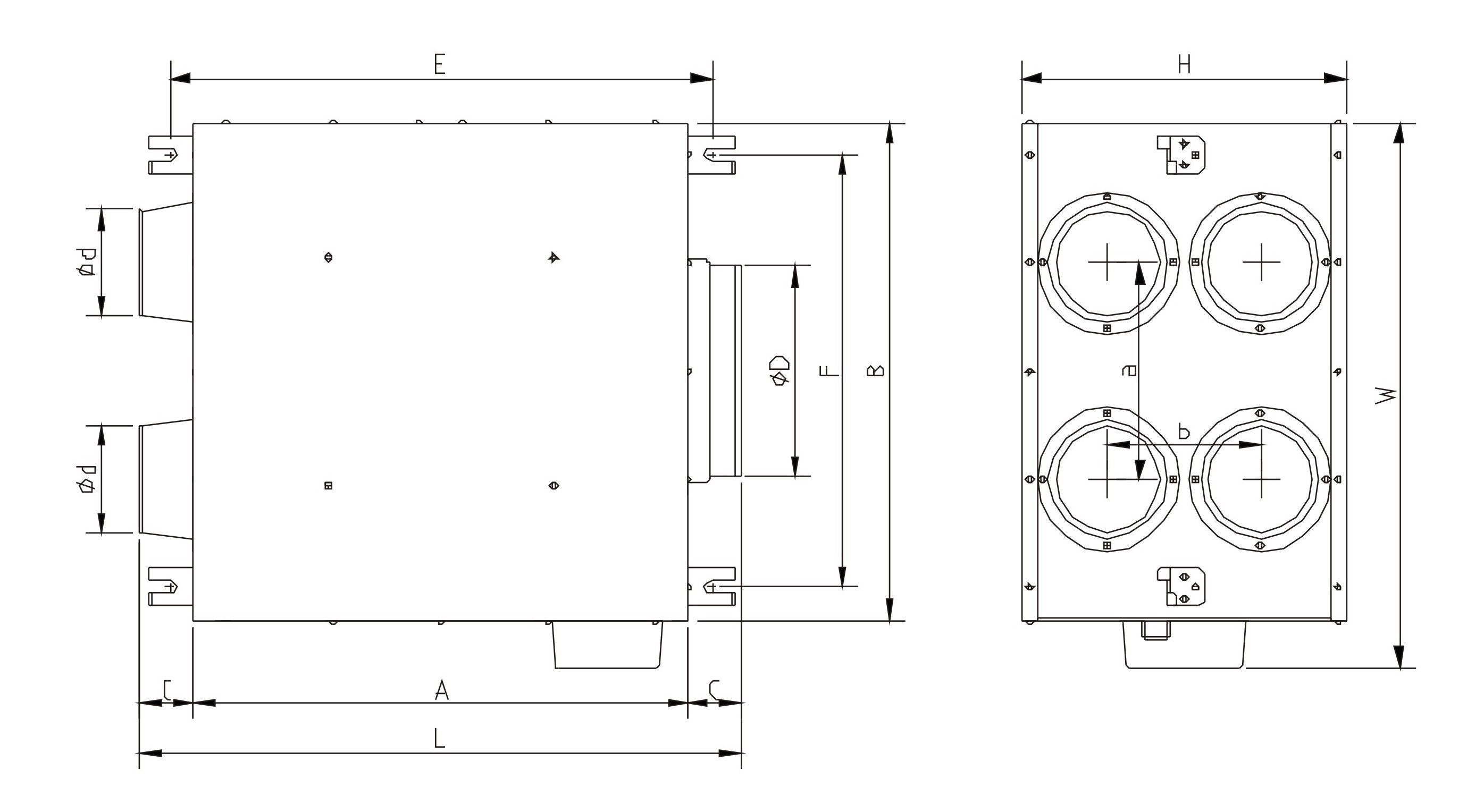

风机外形尺寸图

风机外形尺寸表(mm)



风机外形尺寸表(mm)

风机型号            A                       B

           C

           D

           E

           F                       H

           L

W a b d                              出风管(进风管)
LFD15A-15(2-10) 360 360 49 145 405 300 242 458 404 137 0 95                              Φ150(2-Φ100)
LFD15B-15(3-10) 360 360 49 145 405 300 242 458 404 137 0 95                              Φ150(3-Φ100)
LFD18A-20(4-10) 460 460 49 195 505 400 302 558 504 200 142 95 Φ200(4-Φ100)
LFD18B-20(5-10) 460 460 49 195 505 400 302 558 504 200 142 95 Φ200(5-Φ100)

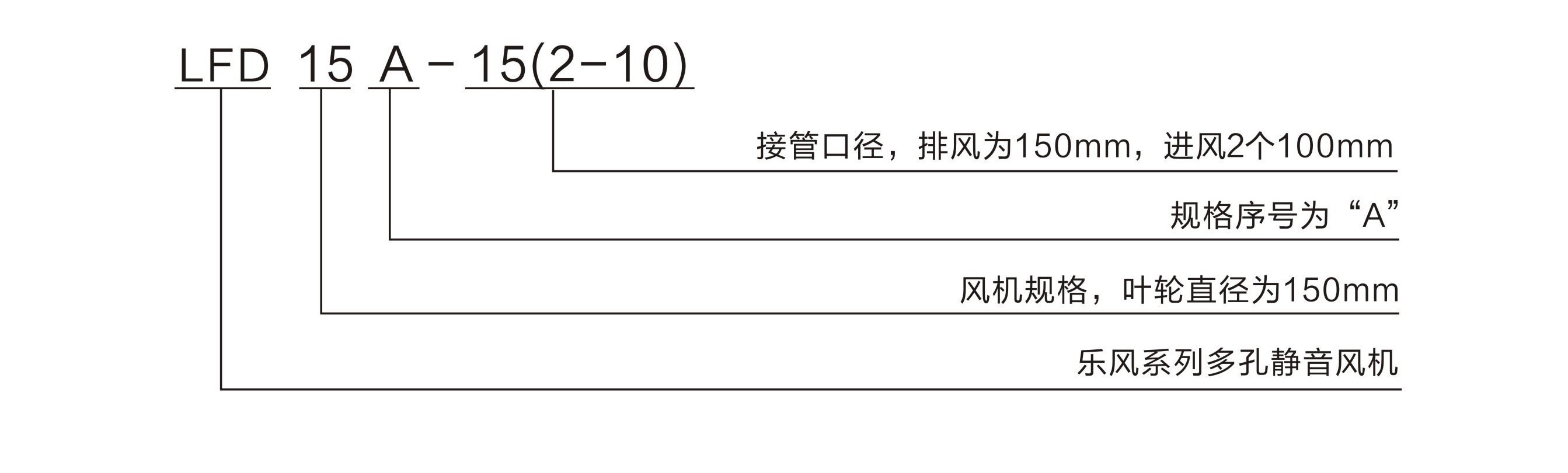

风机型号说明

风机外形尺寸表(mm)
