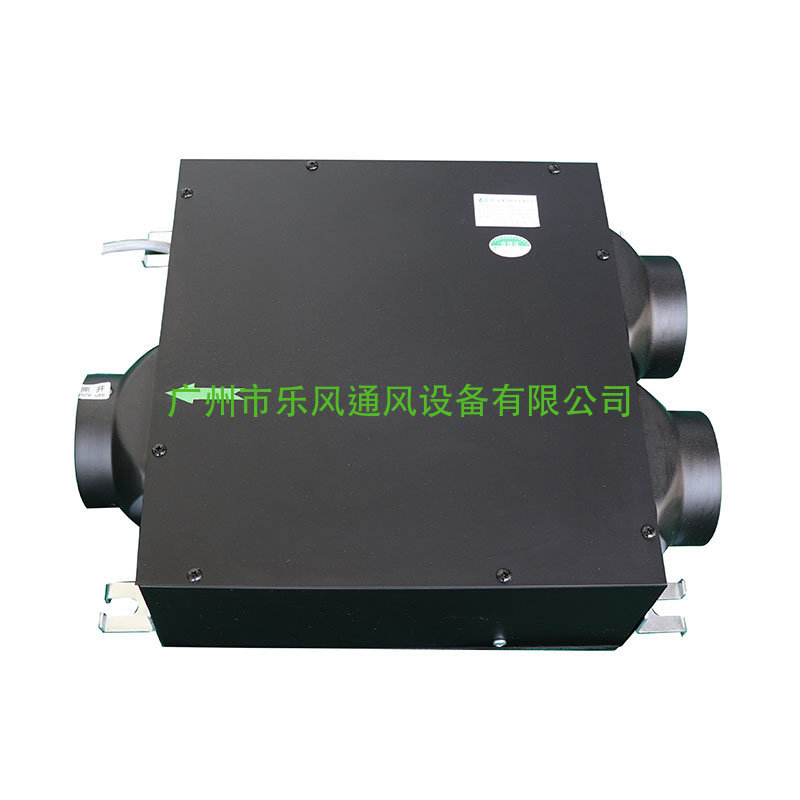

DPTL系列超薄型静音管道风机
超薄型结构设计,适合于各种室内小空间的天花吊顶,施工简单,不影响建筑美观。 全金属机箱,经过粉末喷涂处理,防火防锈、耐腐蚀和使用寿命长。 全金属双进风大多翼式风轮,风压高、噪声低。 优质滚动轴承电机,高低速风量,方便使用。
关键词:
新风机
产品描述
产品特点
超薄型结构设计,适合于各种室内小空间的天花吊顶,施工简单,不影响建筑美观。
全金属机箱,经过粉末喷涂处理,防火防锈、耐腐蚀和使用寿命长。
全金属双进风大多翼式风轮,风压高、噪声低。
优质滚动轴承电机,高低速风量,方便使用。
风机性能参数表
序号 | 风机型号 | 电源 |
风量 m³/h |
输入功率 W |
最大静压 Pa |
噪声 dB(A) |
风口尺寸 mm |
风口速度 m/s |
适用面积 ㎡ |
参考重量 kg |
||
高档 | 低档 | 高档 | 低档 | |||||||||
A | DPT07-13L | 50Hz/220V | 120 | / | 24 | / | 152 | 22 | Φ75 | 7.5 | 5-9 | 3.5 |
B | DPT10-24L | 50Hz/220V | 210 | 160 | 37 | 29 | 160 | 26 | Φ95 | 8.2 | 8-15 | 5.2 |
C | DPT10-24LS(一拖二) | 50Hz/220V | 220 | 165 | 39 | 30 | 180 | 27 | Φ95 | 8.3 | 8-15 | 5.6 |
D | DPT15-34L | 50Hz/220V | 370 | 295 | 65 | 52 | 220 | 29 | Φ145 | 6.3 | 15-20 | 6.5 |
E | DPT15-45L | 50Hz/220V | 550 | 415 | 105 | 98 | 258 | 29 | Φ145 | 9.3 | 25-30 | 6.7 |
F | DPT20-55L | 50Hz/220V | 770 | 630 | 150 | 112 | 335 | 33 | Φ195 | 7.2 | 30-40 | 9.8 |
G | DPT20-56L | 50Hz/220V | 920 | 800 | 205 | 151 | 368 | 35 | Φ195 | 7.2 | 40-48 | 10.5 |
H | DPT20-66L | 50Hz/220V | 1200 | 1000 | 280 | 258 | 415 | 38 | Φ195 | 11.2 | 48-60 | 11.2 |
风机性能曲线图
风机外形尺寸图
风机外形尺寸表(mm)
风机型号 | A | B |
C |
E |
E |
F | H |
H1 |
L | K | 风管尺寸 |
DPT07-13L | 255 | 255 | 25 | Φ75 | 299 | 220 | 103 | 104 | 352 | 12 | Φ75 |
DPT10-24L | 320 | 315 | 30 | Φ95 | 364 | 280 | 120 | 121 | 446 | 12 | Φ100 |
DPT10-24LS(一拖二) | 320 | 340 | 30 | Φ95 | 364 | 305 | 120 | 121 | 446 | 12 | Φ100 |
DPT15-34L | 320 | 315 | 30 | Φ145 | 364 | 280 | 170 | 170 | 446 | 12 | Φ150 |
DPT15-45L | 340 | 333 | 30 | Φ145 | 384 | 298 | 170 | 171 | 446 | 12 | Φ150 |
DPT20-55L | 340 | 333 | 35 | Φ195 | 384 | 298 | 223 | 224 | 446 | 12 | Φ200 |
DPT20-56L | 380 | 360 | 35 | Φ195 | 424 | 325 | 223 | 224 | 516 | 12 | Φ200 |
DPT20-66L | 380 | 360 | 35 | Φ195 | 424 | 325 | 224 | 224 | 516 | 12 | Φ200 |
